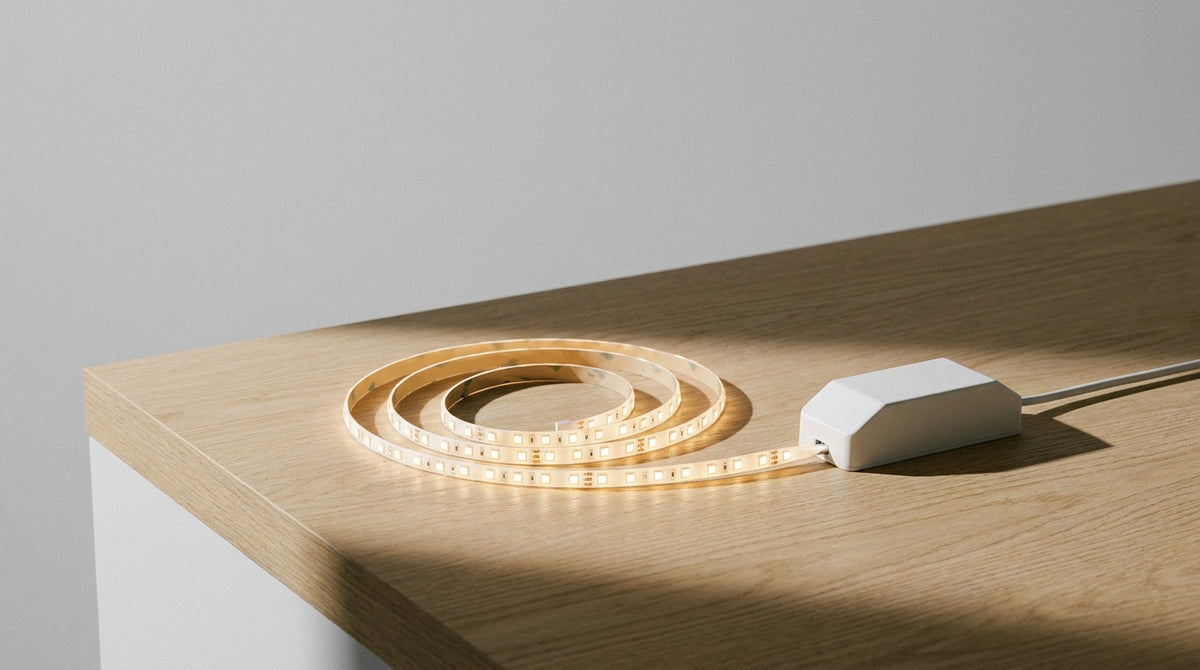

Brancher une LED 12 V sur du 220 V : le guide sans erreur

Un module 12 V ne se branche jamais en direct sur le 220 V. Il faut intercaler un transformateur 220/12 V dont la puissance admissible couvre le total des modules à alimenter. Additionnez les watts du ruban ou des spots, gardez une marge, raccordez le primaire au réseau et le secondaire en basse tension.

Est-il possible de brancher une LED 12 V sur du 220 V ?

Oui, à condition de passer par un transformateur 220/12 V. Le module reste alimenté en 12 V continu, la tension du réseau est abaissée puis redressée. Branché en direct sur une prise 230 V, un module 12 V est détruit aussitôt, et aucun recours en garantie ne tient.

C'est le principe de tous les luminaires du commerce : un luminaire LED vendu prêt à poser embarque déjà son driver 230 V vers 12 V. La collection Luminaire Led compte 18 269 références au 28 septembre 2026, chiffre relevé sur le compteur de la boutique.

Pourquoi un module 12 V grille sur du 220 V

La tension appliquée dépasse dix-huit fois ce que la jonction supporte. La destruction est immédiate, et rien ne l'annonce vraiment.

• Tension multipliée : le rapport entre 230 V et 12 V avoisine 19, la puce ne tient pas
• Court-circuit : la jonction fond, la piste s'ouvre, la bande s'éteint
• Driver absent : sans abaissement ni redressement, aucun courant stable n'arrive
• Garantie perdue : un montage hors préconisations n'est jamais couvert

Comment fonctionne une LED, et pourquoi la tension compte

Une LED est une diode. Elle s'allume dans un seul sens et sous une tension donnée. En dessous, rien ne se passe ; au-dessus, la jonction chauffe puis rompt. Le mécanisme complet est décrit dans notre article sur comment fonctionne une LED.

Un module 12 V attend donc du continu stabilisé, pas de l'alternatif à 230 V. Un montage en 24 V fait passer deux fois moins de courant dans le ruban, ce qui limite l'échauffement sur les longues bandes.

Pour resituer le raccordement dans l'installation générale, notre guide pour brancher une LED sur 220 V reprend ce qui se passe côté tableau électrique.

Comment brancher une LED 12 V sur du 220 V ?

Coupez le courant au disjoncteur, repérez phase et neutre, dimensionnez le transformateur sur la puissance totale, puis raccordez le primaire en 230 V et le secondaire en 12 V. Sept étapes suffisent, toutes réalisées hors tension, multimètre en main.

Si vous partez d'une installation neuve, notre guide pour brancher une LED à la maison reprend les gestes de base avant d'attaquer la basse tension.

1. Couper le disjoncteur et vérifier l'absence de tension au multimètre avant toute manipulation.
2. Repérer les conducteurs : phase, neutre et terre. Seuls phase et neutre alimentent le transformateur.
3. Additionner la puissance : longueur de ruban ou nombre de spots, en watts, puis majorer d'au moins 20 %.
4. Choisir le bloc dont la puissance admissible dépasse ce total, en sortie 12 V continu.
5. Raccorder le primaire au réseau, sur les bornes repérées L et N.
6. Raccorder le secondaire au ruban ou au spot, en respectant la polarité plus et moins.
7. Contrôler la sortie au multimètre avant de remettre sous tension : 12 V continu attendus.

Schéma de branchement d'une LED 12 V sur du 220 V

Le schéma tient sur une ligne : disjoncteur, transformateur, ruban ou spot. Rien d'autre ne s'intercale entre les deux.

Quel transfo pour LED 12 V ?

Prenez un transformateur dont la puissance admissible dépasse d'au moins 20 % le total des watts à alimenter, en sortie 12 V continu. Cinq mètres de ruban à 8 W par mètre demandent donc 48 W, soit un bloc de 60 W.

• Puissance : le total majoré de 20 %, jamais l'inverse
• Sortie : 12 V continu, à ne pas confondre avec un transfo halogène en alternatif
• Emplacement : zone ventilée, atteignable pour un remplacement

Le remplacement d'un éclairage ancien change souvent l'alimentation autant que le luminaire : notre guide pour remplacer un tube néon par un tube LED montre ce que cela implique côté driver.

Prise, interrupteur ou raccord fixe

Sur un réseau fixe, la liaison se fait souvent sans connecteur d'origine. La technique est décrite dans notre guide pour raccorder un ruban LED sans connecteur.

Le reste tient à la place laissée au bloc : il chauffe, il doit respirer, et il doit rester atteignable le jour où il faudra le changer.

Rien n'oblige à raccorder soi-même. Une suspension luminaire en 230 V arrive avec son alimentation et se pose comme n'importe quel point lumineux.

Si le raccordement vous met mal à l'aise, décrivez votre ruban et votre pièce via notre page pour poser la question à notre équipe : on vous répond sur le transfo à prendre et la section de câble, sans vous vendre un module de trop.

Peut-on couper un ruban LED ?

Oui, uniquement sur les repères de coupe imprimés tous les trois LED. Couper ailleurs interrompt la piste cuivrée et éteint toute la portion située en aval. Repérez le trait pointillé et la pastille centrale, puis coupez net au cutter, bande posée à plat.

Les repères sont sérigraphiés à intervalles réguliers. Chacun marque la fin d'un groupe de trois LED et de sa résistance.

Où couper, et où ne jamais couper

• Repère imprimé : le seul endroit où la bande se coupe proprement
• Milieu d'un groupe : jamais, la piste s'ouvre et l'aval s'éteint
• Extrémité de bande : pastille à nue pour y souder ou clipser un connecteur
• Zone pliée ou écrasée : à éviter, le cuivre se fissure

Quand la longueur restante ne tombe pas juste, mieux vaut repenser la pose que bricoler la bande : notre article pour installer un ruban LED au plafond montre comment caler les découpes sur les angles.

Ce qui se passe si on coupe au mauvais endroit

La portion en aval s'éteint d'un coup, alors que l'amont continue de fonctionner. Aucune réparation fiable n'existe sur une piste coupée : la bande est à remplacer, pas à recoller.

Pour ceux qui préfèrent éviter le cutter, les luminaires prêts à poser sont commentés par des acheteurs, et ces retours restent consultables sur la fiche Google de Designix.

Comment brancher un ruban LED sur un interrupteur ?

Coupez l'alimentation côté 230 V, avant le transformateur. L'interrupteur mural pilote ainsi le bloc entier, et la basse tension ne reste jamais sous tension quand la pièce est éteinte. Un interrupteur placé après le bloc demande un modèle prévu pour le courant continu.

Interrupteur sur le 220 V ou sur la basse tension ?

Le 230 V reste la solution la plus simple et la plus durable. La coupure en 12 V se justifie seulement quand le transformateur doit rester alimenté en permanence, par exemple pour un montage en série avec détection.

• Côté 230 V : un interrupteur mural classique pilote tout le montage
• Côté 12 V : possible, mais le modèle doit accepter le continu et des courants plus élevés
• Variateur : seulement si le bloc est annoncé dimmable

Plusieurs points sur une même commande se câblent selon la même logique que pour brancher des spots en série, avec un seul départ vers l'alimentation.

Le cas le plus fréquent reste le plan de travail. Notre article sur le ruban LED sous un meuble de cuisine détaille le passage de câble et la place du bloc.

Et pour une guirlande extérieure ?

Une guirlande extérieure se raccorde comme un ruban, avec deux exigences de plus : le bloc d'alimentation doit rester hors d'eau, et l'indice de protection de la guirlande doit correspondre à l'usage. Sur notre relevé de 250 références dans la collection Luminaire Led au 28 septembre 2026, l'indice IP65 n'est déclaré que sur 4 % du relevé, et IP44 sur 2 %. Autrement dit, l'étanchéité se choisit, elle ne se suppose pas. Notre sélection de guirlandes LED regroupe les modèles prévus pour l'extérieur.

Pour une pièce de vie, un point lumineux fixe reste plus simple qu'une guirlande : un luminaire cuisine ou une applique murale se raccorde directement sur le réseau, sans transformateur à caser.
