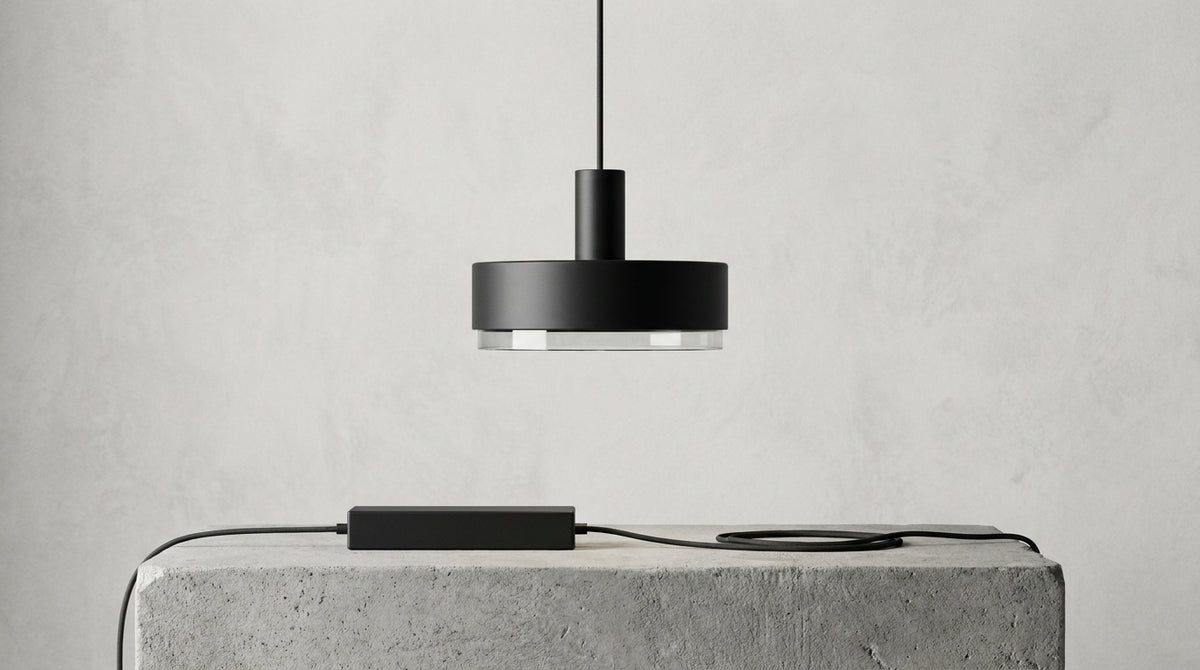

Brancher un transformateur LED : 12 V, 24 V ou 230 V ?

Repérez le primaire, marqué L et N, puis le secondaire, marqué + et −. Vérifiez que la tension de sortie correspond au luminaire, 12 V ou 24 V, et que la puissance annoncée couvre l'ensemble des LED raccordées. Un primaire inversé détruit le transformateur, un secondaire inversé éteint la LED sans dégât.

Pourquoi mettre un transformateur LED, et quand en avez-vous vraiment besoin ?

Un transformateur ne sert que si le luminaire fonctionne en basse tension, 12 V ou 24 V. Une suspension, une applique ou un plafonnier en 230 V se raccorde directement, sans boîtier intermédiaire. Sur un relevé de 250 fiches de notre catalogue au 28 septembre 2026, le culot E27 est déclaré sur 26 % et le culot LED sur 26 %.

Les installateurs qui valident un chantier avant pose retrouvent nos conditions et notre accompagnement sur l'espace professionnel Designix.

Brancher du 12 V sur du 220 V : ce qui se passe réellement

Sans transformateur, un module 12 V branché sur du 230 V reçoit une tension très supérieure à celle prévue : la LED grille immédiatement, parfois dans un léger claquement. L'inverse ne casse rien, un luminaire 230 V alimenté en 12 V reste simplement éteint. Le boîtier abaisse la tension, il ne la remonte jamais. Le détail des raccordements secteur est repris dans notre article pour brancher une LED sur 220 V.

Comment reconnaître les bornes d'un transformateur ?

Deux zones distinctes sont sérigraphiées sur le boîtier : le primaire, côté secteur, et le secondaire, côté LED. Le primaire porte un L et un N, parfois une borne de terre. Le secondaire porte un + et un −, ou deux fils de couleurs différentes.

• Entrée secteur : bornes L, N et terre, alimentées en 230 V
• Sortie basse tension : bornes + et −, réservées aux modules LED
• Tension de sortie : 12 V ou 24 V inscrits sur le boîtier, jamais à deviner
• Puissance : valeur en watts, à comparer au total des LED raccordées

Le repérage se fait toujours hors tension. Notre guide pour brancher un luminaire détaille l'ordre des vérifications avant l'allumage.

Comment brancher plusieurs spots LED ensemble ?

Un seul transformateur suffit pour plusieurs spots 12 V, à condition que sa puissance dépasse la somme des puissances des spots. Ils se raccordent tous en parallèle sur la même sortie, jamais l'un derrière l'autre. Une alimentation par spot reste possible, plus coûteuse en câble et en boîtiers.

• Puissance totale : additionnez les watts de chaque spot avant de choisir le boîtier
• Une seule sortie : tous les départs partent du même + et du même −
• Longueur de câble : plus le parcours est long, plus la tension baisse en bout de ligne
• Marge : un boîtier légèrement surdimensionné chauffe moins qu'un boîtier juste

Brancher un transfo LED sur interrupteur

L'interrupteur ne se pose pas sur le secondaire : il coupe le 230 V en amont, sur le primaire. Le secondaire reste câblé en permanence vers les spots. Un bloc basse tension alimenté par un variateur mal adapté bourdonne ou clignote. Le geste de pose au plafond est le même que pour brancher un plafonnier.

Schéma branchement transformateur LED 12 V et 24 V

Le schéma est identique en 12 V et en 24 V : arrivée secteur sur L et N, sortie basse tension vers les spots en parallèle. Seule la tension de sortie change, et elle doit correspondre à celle des modules. Un module 12 V posé sur une sortie 24 V s'abîme en quelques instants.

Si le circuit doit aussi alimenter d'autres points lumineux, le raccordement de plusieurs lampes sur une seule arrivée se prépare en amont, au tableau.

Faut-il brancher les LED en série ou en parallèle ?

En parallèle, toujours, pour des spots ou un ruban en basse tension. Chaque module reçoit alors la même tension et continue de fonctionner si un autre s'éteint. Le montage en série additionne les tensions et coupe tout dès qu'un élément lâche, ce qui n'a aucun intérêt en éclairage domestique.

Le piquage sur le câble d'alimentation est décrit pas à pas dans notre guide pour brancher des spots en parallèle.

Branchement transformateur spot LED : un transfo pour plusieurs spots

Comptez la puissance totale, ajoutez une marge, puis choisissez le boîtier. Un transformateur qui travaille en permanence en limite haute chauffe et vieillit mal. Notez aussi la longueur de câble : sur plusieurs mètres en 12 V, l'éclat faiblit en bout de ligne.

Si vous préférez partir d'un luminaire dont l'alimentation est déjà prévue, la sélection de luminaires LED réunit les modèles à douille E27, E14 et GU10 comme les blocs basse tension. Quand la pose est confiée à un électricien, notre équipe peut faire valider votre schéma par l'équipe avant l'achat.

Branchement transformateur ruban LED : la longueur qui compte

Un ruban consomme davantage qu'un spot : la puissance indiquée au mètre se multiplie par la longueur totale. Sur une grande longueur, le ruban s'alimente des deux côtés, ou se coupe en deux tronçons. Le raccord entre deux morceaux se fait souvent sans pièce intermédiaire, comme expliqué dans notre méthode pour raccorder un ruban LED sans connecteur.

Comment savoir si un transformateur est compatible LED ?

Trois points suffisent : une tension de sortie égale à celle du luminaire, une sortie en courant continu prévue pour LED, et une puissance disponible supérieure au total des modules. Un boîtier pensé pour l'halogène, en courant alternatif, fait clignoter ou griller certaines LED.

• Tension de sortie : 12 V ou 24 V, identique à celle annoncée sur la fiche du luminaire
• Type de courant : sortie continue, marquée DC, pour les modules LED
• Puissance disponible : toujours supérieure au total des LED raccordées
• Garantie : 2 ans déclarés sur 100 % du relevé de 250 fiches au 28 septembre 2026

Dans quel sens dois-je brancher une LED ?

Une LED a une polarité : le + sur le +, le − sur le −. Branchée à l'envers, elle ne s'allume pas, mais elle ne grille pas. La plupart des rubans et des modules sont protégés contre l'inversion, pas tous les boîtiers. Pour un module seul, notre article pour brancher une LED à la maison reprend le repérage fil par fil.

Choisir son luminaire LED avant son alimentation

Le plus simple reste de partir d'un luminaire dont l'alimentation est déjà pensée. Le relevé de 250 fiches au 28 septembre 2026 montre ce que porte réellement le catalogue : technologie LED sur la quasi-totalité, garantie 2 ans sur 100 %, et indice de protection IP20 sur 94 %. En pièce d'eau, cette mention ne suffit pas : près d'une baignoire ou d'une douche, un modèle IP44 ou IP65 s'impose, comme dans notre sélection pour l'éclairage de salle de bain.

Dans un séjour, les suspensions lumineuses intègrent souvent le bloc basse tension dans leur boîtier. Au plafond, les plafonniers LED arrivent la plupart du temps avec leur driver déjà monté. Une applique murale LED se raccorde au 230 V sans boîtier supplémentaire, et un lampadaire sur pied apporte sa propre alimentation sans toucher au circuit plafond.
