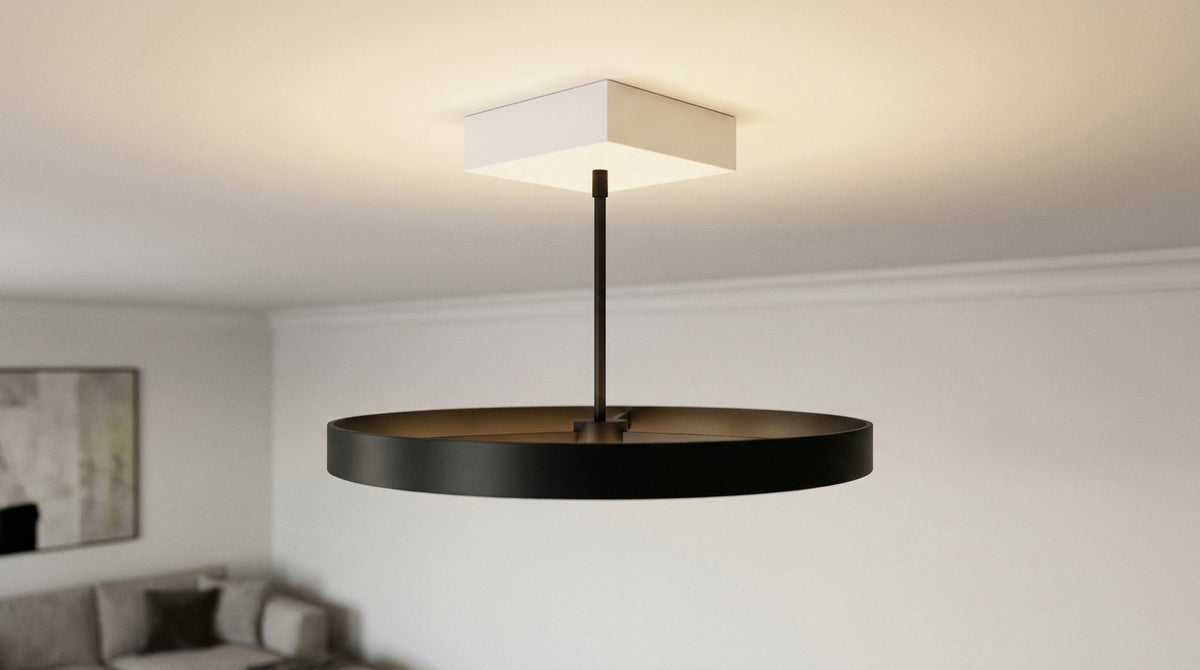

Installer un luminaire sur boîtier DCL : la pose expliquée

Coupez le disjoncteur de l'éclairage, retirez la douille de chantier du boîtier, puis vissez la platine du luminaire dans les deux entraxes avant de clipser la fiche. Un plafonnier se contente de ces deux vis ; une suspension de plusieurs kilos, non : c'est le crochet, ancré dans la dalle, qui reprend la charge.

Comment brancher un boîtier DCL pour un luminaire ?

Le boîtier renferme trois conducteurs déjà en attente : neutre, phase et terre. On coupe le courant, on dévisse le capot, on retire la douille provisoire, puis on clipse la fiche du luminaire sur la prise du boîtier. Le raccordement se fait donc côté luminaire, jamais dans le mur.

Ce que contient le boîtier : neutre, phase, terre

Trois fils arrivent derrière le cache, et ils ne servent pas tous de la même façon.

• Neutre, fil bleu, borne N : il ferme le circuit.
• Phase, fil marron ou rouge, borne L : elle alimente le luminaire.
• Terre, fil vert et jaune : elle n'entre en jeu que sur un luminaire de classe I.
• Prise du boîtier : c'est là que se clipse la fiche du luminaire, sans outil.

Un raccordement au plafond se prépare avant l'achat du luminaire, pas seulement le jour de la pose. Dans une pièce reprise entièrement, le point lumineux se décide avec le reste : sur un projet de rénovation pièce de vie, l'emplacement du boîtier se cale avant les finitions.

Douille de chantier ou fiche DCL : ce qu'on retire

Une douille de chantier est un domino sur patte, posé pour éclairer le chantier. Elle ne tient pas un luminaire décoratif. On la démonte en repérant chaque fil avant de les libérer, ce qui évite de chercher la phase une fois les gaines ouvertes. La méthode pour déposer proprement l'appareil en place est décrite dans ce guide pour démonter un plafonnier sans arracher les conducteurs.

Comment fixer un DCL au plafond ?

Le boîtier se visse sur une boîte d'encastrement existante, ou se pose en saillie quand aucune boîte n'est prévue. Deux vis passent dans les trous oblongs, on serre modérément, on contrôle au niveau, puis on referme le capot. Un boîtier d'aplomb, c'est un luminaire qui ne penche pas.

Boîtier en saillie ou encastré

La suite ne change pas : la platine du luminaire vient masquer le boîtier, ou le laisse apparent quand il est dessiné pour. Les repères de pose sont détaillés ici pour poser un luminaire au plafond.

Mettre le boîtier de niveau

Un écart de quelques millimètres se voit sur une suspension longue, jamais sur un plafonnier plat.

• Vérifiez au niveau à bulle avant de serrer la seconde vis.
• Serrez en alternance, un demi-tour par vis, pour ne pas déformer la platine.
• Utilisez le trou oblong pour rattraper un entraxe trop large.
• Contrôlez le débattement du fil avant de refermer le capot.

Quels sont les différents types de fixation pour les plafonniers ?

Trois familles, et c'est le poids qui tranche. Les vis dans les deux entraxes du boîtier pour un plafonnier léger, un crochet ou un piton pour une suspension, et les systèmes sans percer pour les plafonds que l'on ne veut pas toucher. L'esthétique ne décide pas ici.

Vis dans les entraxes du boîtier

Les deux entraxes du boîtier sont espacés de façon standard, ce qui permet de visser directement la platine du plafonnier. Sur un relevé de 157 références de notre collection de luminaires de salle de bain au 30 septembre 2026, 48 % se montent en mural, 24 % en saillie et 11 % suspendu : la majorité se pose donc contre une surface, pas au bout d'un fil. C'est le cas des modèles réunis dans la sélection de plafonnier led, dont la platine se pose à plat sur le boîtier.

Crochet ou piton pour une suspension

Une suspension travaille à l'arrachement, pas en appui. Le crochet reprend cette charge, ancré dans la dalle ou dans le support prévu à cet effet, et le boîtier ne sert alors qu'au raccordement électrique. La même manœuvre s'applique pour installer un lustre sur boîtier DCL.

Fixation sans percer : jusqu'où ça tient

Les clips et adhésifs haute résistance conviennent aux luminaires légers et aux surfaces lisses, peintes et propres. Ils tiennent la platine, pas la charge : un abat-jour large ou un luminaire en verre finit par décoller un support qui n'a jamais été prévu pour lui. La méthode et ses limites sont détaillées ici pour fixer un luminaire sans percer.

Comment brancher un plafonnier à 2 fils ?

Deux fils qui arrivent, deux bornes à remplir : le bleu sur le N, le marron ou le rouge sur le L. Le boîtier garde la terre de côté si le luminaire est en classe II. On serre, on tire doucement sur chaque conducteur pour vérifier, puis on referme la fiche.

Fil bleu, fil marron : la correspondance

• Bleu : neutre, borne N.
• Marron ou rouge : phase, borne L.
• Vert et jaune : terre, à raccorder seulement sur un luminaire de classe I.

Quand plus de deux conducteurs sortent du plafond, le repérage change de méthode : le cas des 2, 3 ou 4 fils au plafond est traité pas à pas.

La terre quand le luminaire est en classe II

Un luminaire en classe II est doublement isolé : il n'a pas de borne de terre, et le fil vert et jaune du boîtier reste en attente, replié proprement sous le capot. Le laisser libre ne pose pas de problème tant qu'il ne touche aucune partie métallique accessible. Un luminaire de classe I, lui, réclame la terre : c'est écrit sur l'étiquette de la fiche produit, et c'est le premier point à vérifier avant l'achat.

Installer un luminaire plafond sans boîtier DCL : ce qui se fait

Sur un chantier neuf, le point lumineux arrive souvent déjà équipé d'un boîtier de connexion, et la pose se fait par fiche. En rénovation, rien n'oblige à en ajouter un : une reprise sur bornes propres, à l'abri dans un boîtier, reste la solution quand le câblage existant est sain. Le point à ne pas manquer reste le repérage des fils avant de les séparer.

Quel luminaire choisir pour aller sur un boîtier DCL ?

Un luminaire dont la platine se visse dans les deux entraxes du boîtier, ou dont la fiche se clipse sans forcer sur la prise. Le poids, l'indice de protection et le culot décident du reste. Plafonnier léger pour un couloir, suspension pour la salle à manger, luminaire étanche près de la douche.

Poids et équilibre : ce que le plafond accepte

Un plafonnier plat repose sa masse sur le boîtier, ce qui répartit la charge sur les deux vis. Une suspension déporte tout au bout d'un fil, et le point d'ancrage travaille alors à l'arrachement. Plus le luminaire est large et bas, plus l'ancrage compte. Les modèles pensés pour descendre bas, comme les suspensions, demandent un support vérifié avant la pose, surtout sur un plafond ancien.

Si la fixation vous paraît trop lourde à assurer seul, décrivez la pièce et le luminaire que vous visez : poser la question à l'équipe, on vous répond avant que vous ne perciez.

Pièces humides : IP20 ou IP44

L'indice de protection dit ce que le luminaire supporte : IP20 en pièce sèche, IP44 dès qu'il y a des projections d'eau. Sur un relevé de 157 références de notre collection de luminaires de salle de bain au 30 septembre 2026, 85 % sont en IP20 et 10 % en IP44. Cette collection compte 2661 références au 30 septembre 2026 : les modèles étanches existent, ils ne sont simplement pas la majorité. Près d'une douche, cherchez donc directement un luminaire salle de bain en IP44.

Plafonnier, suspension, lustre : le bon choix par pièce

• Salle à manger : un lustre salle à manger au-dessus de la table, à hauteur de regard une fois assis.
• Cuisine : une suspension cuisine sur l'îlot ou le plan de travail, jamais dans le passage.
• Chambre : un luminaire chambre plat au plafond, complété par une applique pour lire.
• Couloir et entrée : un plafonnier plat, lumière homogène, aucun fil qui descend.
